Cordons.

Résumé des épisodes précédents : Nous avons appris l'essentiel sur les câbles et les fiches.

But : Fabriquons des cordons adaptés. Attention, Pour tous ses tronçons, le câble employé doit être du câble réseau de bonne qualité. En particulier, n'essayez même pas avec du câble téléphone 278, ni même 298 !

Le schéma du cordon standard est le premier à gauche, en haut.

Les paires en 4 & 5 et 7 & 8 n'étant pas utilisées, on a l'équivalent du schéma au-dessous.

C'est rageant d'avoir acheté deux fois plus de conducteurs que nécessaire, surtout dans le cas où je voudrais doubler une liaison existante sans tendre un fil au milieu de l'escalier ni casser la cloison fraîchement repeinte.

C'est possible ! Il suffit de confectionner deux cordons séparateurs conformes au schéma de gauche et on a, entre deux prises RJ45 normales deux liaisons Ethernet indépendantes.

Ce cordon n'a rien à voir avec le petit accessoire à droite. Celui-ci est d'abord du RJ11; ensuite il ne sert qu'à mettre en parallèle deux appareils sur une seule ligne.

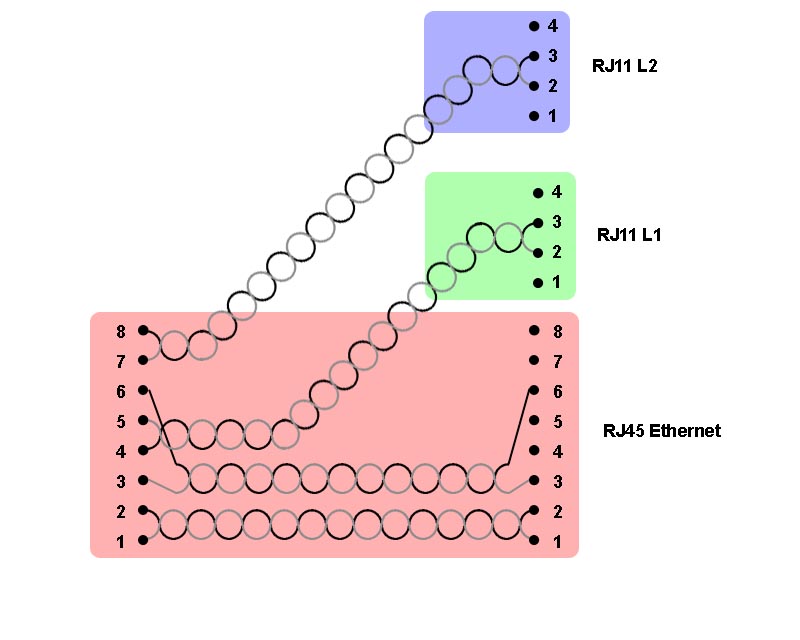

On peut aussi séparer les paires comme ici. En plus du lien Ethernet, on obtient deux lignes téléphoniques indépendantes.

On en voit, à droite, une réalisation pratique. L'emploi de gaine thermorétractable lui donne un aspect sérieux.

Ces adaptateurs peuvent être fabriqués à la demande d'une longueur quelconque.

Ils peuvent aussi être placés au bout d'autres cordons grâce à des adaptateurs femelles existant en RJ11, RJ12 et RJ45.

Page crée le
Page modifiée le 21-Jui-2006
