Installation Standard

Si votre installation est conforme, l' entrée de votre câblage se présente, schématiquement et pratiquement, sous l' une des formes que voici.

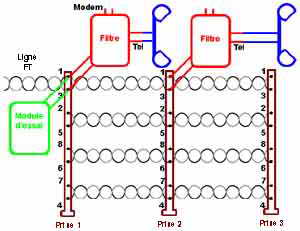

Le schéma à gauche présente une arrivée sur une prise.
On voit que les prises (10 maxi) sont reliées de façon identique, borne à borne, par des paires torsadées. La ligne FT arrive sur la paire en 1 & 3. Un module d'essai à deux connexions est présent sur l'arrivée. La ligne comportant l'adsl, chaque téléphone est branché au travers d'un filtre. Sur la sortie adsl de l'un d'eux se trouve le modem.

L'installation standard n'est pas complètement terminée ici : le module d'essai n'est pas encore en place.

Le câble d'arrivée de FT peut contenir une ou deux paires. Une seule est utilisée pour une ligne. Le câble de distribution comporte quatre paires : on voit que trois sont inutilisées.

Les prises se suivent les unes après les autres (*). Chacune voit arriver un câble à quatre paires de la précédente et sert de départ pour un autre câble à quatre paires vers la suivante.

(*) Remarquez que je n'ai pas écrit "en série". Electriquement, elles sont, au contraire, en parallèle

Mon installation est standard. Comment brancher modem et téléphone(s) ?

Vous avez officiellement droit d'y brancher trois téléphones maximum, chacun muni de son filtre gigogne si vous tenez au bon fontionnement de votre adsl.

Vous y ajouterez un modem adsl, qui n'a pas besoin des filtres gigogne pour fonctionner : la sortie adsl des filtres est simplement branchée sur la ligne, donc une simple fiche changeuse de format (T - RJ11) suffirait s'il n'y avait pas de téléphone à brancher dessus..

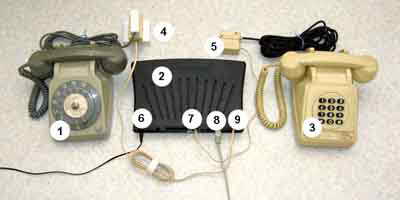

Légende de la disposition des appareils :

1. Poste France Telecom (N° en 01.. 02.. 03...), branché sur la prise murale à travers un filtre, communications facturées par France Telecom.
2. Modem Freebox, branché, pour le signal adsl, sur la sortie adsl du filtre.
3. Poste Freebox (N° en 08...), branché sur la sortie "tel" de la Freebox, communications gratuites ou facturées par Free.
4. Prise murale téléphone recevant un filtre gigogne et, par-dessus, un téléphone.
5. Petit cordon RJ11 - T, indispensable lors des premiers essais. Ensuite, si le téléphone a une terminaison RJ11, on peut tenter de le supprimer. Si le téléphone ne fonctionne plus, il n'est pas conforme au branchement standard et l'usage du petit cordon restera nécessaire.
6. Arrivée alimentation Freebox.
7. Sortie Tel (ligne téléphonique Freebox)
8. Sortie éthernet (vers ordinateur)
9. Entrée xdsl venant de la sortie adsl du filtre.
