Petit filtre gigogne deviendra grand filtre maître.

Résumé des épisodes précédents : nous avons une installation de téléphone simplifiée, comportant deux lignes de distribution complètes en 1 & 3 et en 4 & 6. La ligne FT arrive en 4 & 6. Le détail est ici.

But : nous allons modifier un filtre gigogne ordinaire pour qu'il fonctionne sur notre "Installation simplifiée". Il recevra la ligne adsl sur les bornes 4 & 6. La partie voix, filtrée, sera injectée sur les points 1 & 3, permettant le fonctionnement de tous les téléphones.

A l'origine, le filtre se présente comme à gauche, les fils rouges & bleu-verts constituent l'entrée, jaune & noir, la sortie. Si votre filtre n'est pas identique, notez les couleurs qui arrivent aux mêmes emplacements.

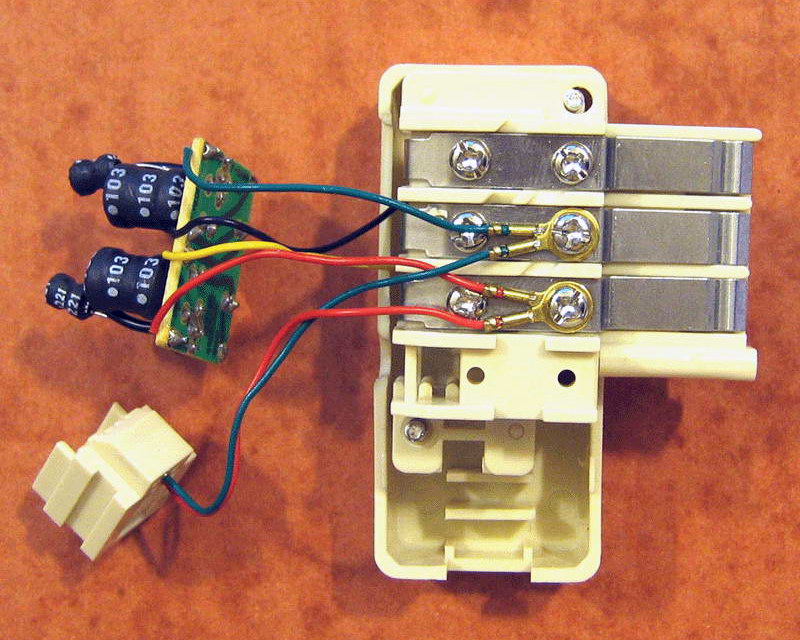

En un premier temps, image de droite, on a débranché l'entrée (rouges & bleu-verts) et établi les liaisons entre les sections male et femelle de la fiche, points 1 et 3.

De l'autre côté, les fils Rouges & Bleu-Verts sont rebranchés sur les plots 4 et 6.

Si vous avez la malchance d'avoir une Freebox qui prend la ligne FT et ne la lâche pas, déplacez la fil Bleu-vert de la sortie modem vers la borne 2 et placez un condensateur de 1 à 10 nF, isolement 100 V ou, mieux, 250 V et de petites dimensions entre 2 et 4.

Dans ce dernier cas, vérifiez que rien n'est branché sur le point 2 de la prise, ou bien isolez la languette de contact avec un bout d'adhésif, ou encore coupez la languette.

Replacez le tout dans la boîte et refermez.

Attention : l'installation doit être conforme aux explications de la page précédente.

Sur une installation standard, ce filtre ne fonctionne plus. Collez dessus une étiquette "Filtre modifié" pour le distinguer.
