Ce vieux modem RTC, détrôné par la Bobox,
désormais traine et attend sa mort
prochaine. Il peut reprendre une deuxième vie.
S'il fait Fax et répondeur, il est même le
complément idéal de l'interface
avec la Bobox. Il suffit de lui adjoindre un module de liaison
dédié.
Le cahier des charges spécifie que l'on doit pouvoir,
sans débranchement de
câbles :
- Utiliser le modem RTC en secours de l'ADSL
- Utiliser la fonction FAX du modem sur la ligne FT
- Le répondeur doit prendre la ligne qui sonne en l'absence de
réponse
- En cas de communication en cours sur l'une des deux lignes, le
répondeur doit répondre sur l'autre.
- Il n'y a pas de mode dégradé. En l'absence d'alim
secteur, rien ne marche, à part le téléphone
simple sur la ligne FT. Ce mode doit être conservé.
==============
Modif du 27/8 :
Au départ, l'ensemble était prévu pour UN
téléphone. Quelques astucieux en ont profité pour
diriger la sortie vers les (nombreux) téléphones de la
maison. Outre le fait que la présence de plus de trois
téléphones chagrine M. et Mme FT, au delà de un
mon Oeuvre est hors spécifs. Il arrive même que un
téléphone un peu ancien, à la sonnerie gourmande,
la fasse dérailler.
Si la (les) sonnerie(s) consomment un peu trop, O21 s'éclaire,
faisant basculer R21. Le répondeur ne voit pas, alors, la
sonnerie et ne peut pas répondre. On supprime ce
phénomène en changeant C21 de valeur. On peut,
accessoirement, ajouter R24. C21 doit prendre une valeur de 200
à 1000 µF. Il est parcouru par le courant (50 Hz) de
sonnerie : il ne doit donc pas être polarisé. Dans ces
valeurs, les modèles économiques sont des chimiques
polarisés : on en mettra donc deux, de valeur double, en
série tête-bèche.
Les vues du circuit 1 de ma Réalisation sont modifiées en
conséquence.
Ceux qui auraient réalisé l'ancienne version, pourront
remplacer C21 par deux chimiques en coupant la piste entre les pattes
du deuxième. R24 pourra être câblée
coté cuivre.
Ainsi modifié, on fait fonctionner sept téléphones
divers. Au-delà, certains ne reçoivent pas assez
d'énergie et ne sonnent plus.
==============

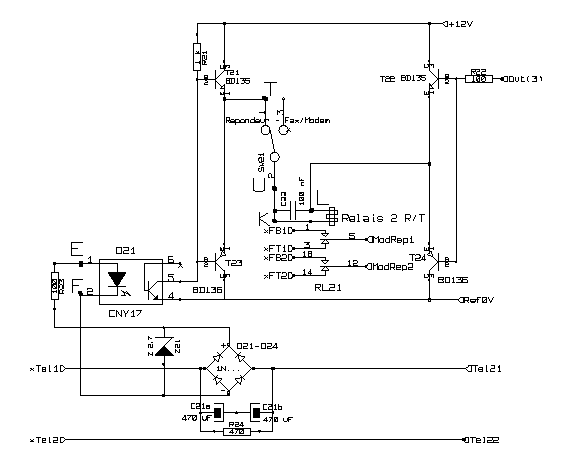

Ce module s'ajoute à l'interface version
2. Les point repérés sur le schéma ci-dessus
doivent être connectés aux points de même nom de
l'interface.
Le téléphone doit être désormais
connecté sur 'Tel21' et 'Tel22', et non plus sur 'Tel1' et
'Tel2' de
l'interface V2.
Le modem/fax/répondeur se connecte sur 'ModRep1' et
'ModRep2'.
Le commutateur SW21 doit être légendé :
- en position fermé : Répondeur
- en position ouvert : Modem / Fax
La nomenclature :
- T21
T22
BD135 (ou tout transistor tenant 25 V, 100 mA)
- T23
T24
BD136 (d°)
-
O21
Optocoupleur CNY17 Tout autre opto banal
devrait convenir.
-
RL21
Relais 12 V 2RT
-
SW21
Inverseur bistable
-
R21
1 K
- R22
R23
100 ohms
-
R24
470 ohms
- D21 à
D24
Diodes
quelconques 1N... doivent pouvoir supporter 250 V 0.1 A au moins,
ce qui laisse beaucoup de choix
-
Z21
Diode zenner 2V7 500 mW
-
C21
2 x 470 µF 16 V
-
C22
100 nF
Le fonctionnement :
Je vous laisse y réfléchir. En particulier, que se
passe-t-il quand :
Le montage est au repos.
L'inverseur Modem/Fax / Répondeur en position
Répondeur
- La ligne FBX sonne et l'utilisateur décroche.
- La ligne FBX sonne au-delà du temps de déclenchement du
répondeur, sans que l'utilisateur décroche.
- Après démarrage du répondeur, l'utilisateur
décroche (fonction filtre).
- La ligne FBX a sonné, l'utilisateur a répondu et reste
en communication, la ligne FT sonne.
- L'utilisateur a appelé un correspondant via la ligne FBX et il
continue à parler. La ligne FT sonne. Que va faire le
répondeur ?
Les mêmes questions en inversant FBX et FT.
L'utilisateur bascule l'inverseur Modem/Fax / Répondeur
en position Modem/Fax, et passe un Fax.
- Sur quelle ligne ?
- Peut-on téléphoner sur l'autre ligne à ce moment
?
... suite sur les news : fr.sci.electronique
