Bloobird n'a pas envoyé une photo, mais une vue 3D
Saisissant n'est-ce pas ?
Bloobird, la défaillance d'un CD d'archives de mon courrier m'a fait perdre ton adresse. Un lecteur me demande la référence du logiciel générant cette image. Peux-tu me faire un petit mail pour nous renseigner? |

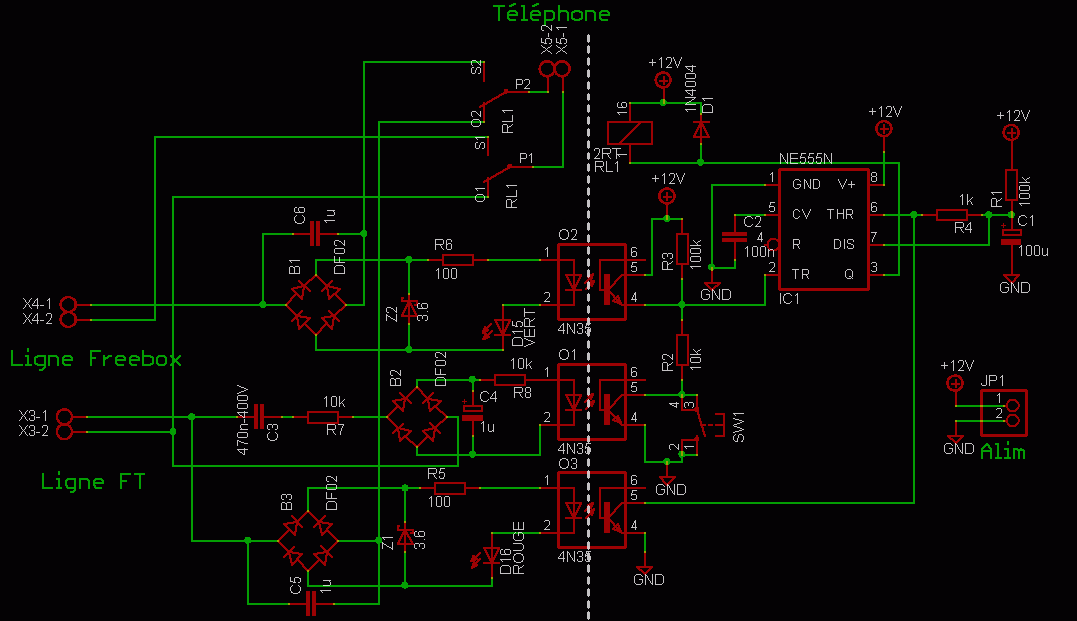

Et il a refait un schéma, insistant sur l'isolement lignes / alimentation du montage. En cliquant sur les vues, vous obtiendrez leur taille d'origine (particulièrement pour exploiter le circuit imprimé).

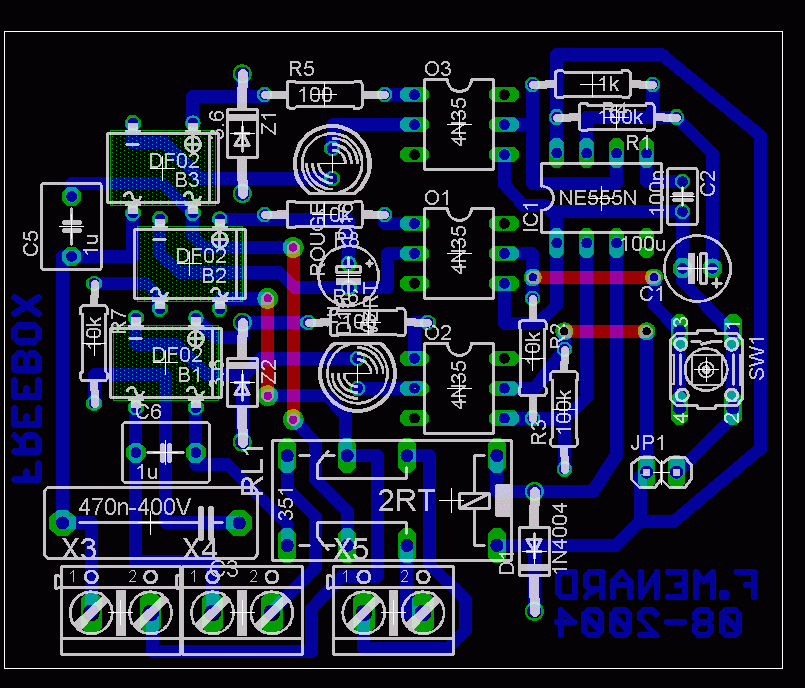

Enfin l'implantation.
